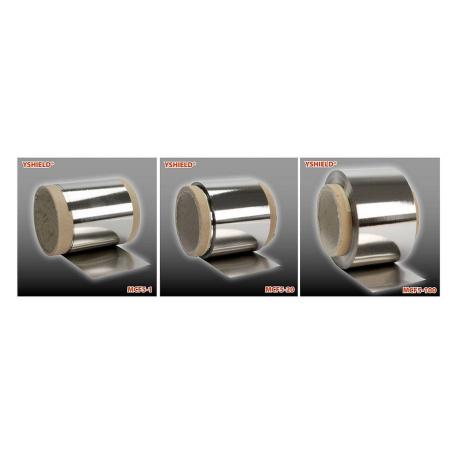

Blindage de protection champs magnétiques YShield MCF5
Le blindage de protection champs magnétiques YShield MCF5 permet de se protéger à la fois des champs électriques et magnétiques en basses fréquences, ainsi que des rayonnements de hautes fréquences.
Largeur 5 cm.
Vendu au mètre linéaire (1 m = 0.05 m², soit 398 € / 1 m²). Si vous commandez plusieurs mètres, vous recevrez plusieurs fois un mètre de long.
5 % de remise commande en ligne.
Le MCF5 n'est plus fabriqué par YShield ; il a été remplacé par les plaques de protection champs magnétiques M6 et M6L.
No reward points for this product because there's already a discount.
Le blindage de protection champs magnétiques MCF5 YShield est constitué d'un alliage de cobalt amorphe, qui constitue un excellent bouclier à la fois contre les champs magnétiques et électriques en basses fréquences et les rayonnements de hautes fréquences.
Comme il ne fait que 5 cm de large, il est particulièrement adapté pour de petites zones, comme dans les applications électroniques ou le câblage.
Le MCF5 est à la fois souple et robuste, même avec de petits rayons de courbure.
L'efficacité de blindage est maintenue même sous de fortes contraintes techniques.
Facile à utiliser, il peut être coupé avec des ciseaux.
Caractéristiques techniques
Largeur : 5 cm
Vendu au mètre linéaire (1 m = 0.05 m²) et en rouleaux de 20 mètres et 100 mètres
Couleur : argent
Atténuation blindage champ magnétique basses fréquences : 30 dB (97 %). Test effectué selon la norme ASTM A698/A698M-07
Atténuation rayonnements de hautes fréquences : 75 dB à 1 GHz. Test effectué selon la norme ASTM D4935-10.
Poids : 180 g/m²
Epaisseur : 0,02 mm
Perméabilité : µ = 4 25000, µ max 100000
Saturation de polarisation : 0.55 T
Composition : Co69, Fe4, Mo4, Nb1, Si16, B7
Attention ! MCF5 n'est pas du Mumétal ; il ne convient pas pour se protéger des champs magnétostatiques.
Mise en place
Attention ! les arêtes de coupe sont tranchants comme des couteaux !
Il n'existe pas de version autocollante du MCF5. Cependant, ce matériau peut facilement être collé, soit avec du ruban adhésif double-face, soit avec de la colle style UHU ou Pattex.
Aplatissez-le avec un rouleau ou une raclette.
Les différents lés peuvent se chevaucher.
Mise à la terre
La surface étant conductrice, la mise à la terre se fait par contact.
Il convient ensuite d'utiliser une plaque de mise à la terre à visser GS + un câble de mise à la terre GC de la longueur souhaitée et une fiche de mise à la terre GP (ou un câble de mise à la terre + fiche de branchement GD).
Ce matériau étant coupé à la demande lors de chaque commande, il ne peut être ni repris ni échangé.
Nous déclinons toute responsabilité concernant les dommages occasionnés sur les personnes, animaux ou objets par une mauvaise utilisation des matériaux anti-ondes, notamment une mise à la terre et une installation électrique non conforme aux normes DIN 57100 / VDE 0100. Nous recommandons la vérification de l’installation électrique et la mise à la terre des tissus YShield® par un électricien spécialisé.
