Détecteur de disjoncteur et testeur de prise de terre Mastech MS5902

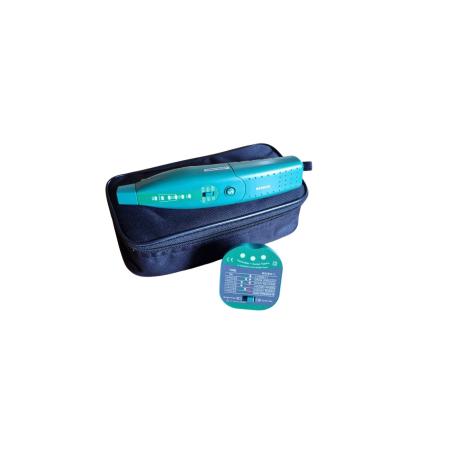

Le pack Mastech MS5902 comprend un détecteur de disjoncteur MS5902T et un testeur de prise de terre MS5902R.

Ces deux appareils offrent des fonctions précises lorsqu'on les utilise séparément (voir ci-dessous).

Les utiliser simultanément va permettre d'identifier les disjoncteurs des différents circuits directement sur le tableau électrique, permettant de gagner beaucoup de temps lors des diagnostics électromagnétiques.
En effet, il arrive souvent que l'on mesure des perturbations à un endroit donné et que l'on ait besoin d'identifier le ou les circuits électriques concernés pour les résoudre. Hors les tableaux électriques ne sont pas toujours des modèles de clarté et de précision... et les différents circuits sont souvent mal ou non identifiés.
Cela fait perdre énormément de temps sur le terrain, puisque le diagnostiqueur est obligé de tester les différents circuits, les uns après les autres, pour les identifier précisément, en faisant une multitude d'aller-retours entre la pièce où il a mesuré des perturbations et le tableau électrique. Cela est évité grâce à ces appareils.

Détecteur de disjoncteur MS5902R

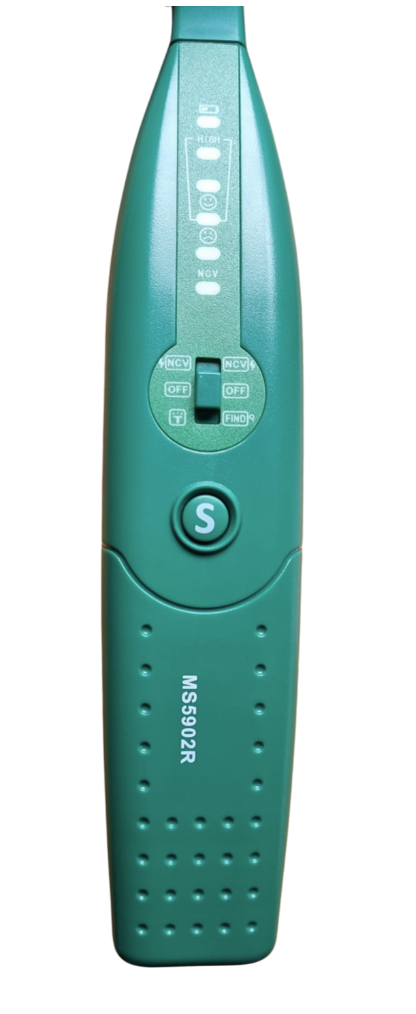

Le détecteur de disjoncteur MS5902R est un testeur multifonctions permettant de :

• identifier rapidement les disjoncteurs des circuits électriques dépourvus d'indications,
• de différencier la phase du neutre dans une prise de courant,
• détecter les champs électriques (comme un stylet détecteur de champs électriques).

Il offre également une fonction lampe de poche permettant de travailler dans les coins sombres ou sur le tableau électrique lorsque le disjoncteur est coupé.


  Diode jaune : batterie faible

  Diode rouge en haut : NCV élevé (champs électriques 50 Hz élevés)
  Diode rouge du milieu : NCV moyen (champs électriques 50 Hz moyens)
  Emoji qui sourit : Orange NCV faible OU en mode identification de circuit : circuit identifié
  Emoji triste : Rouge En mode détection de circuit : pas de circuit identifié

  NCV rouge : mode détection de champs électriques activé

  Curseur en haut : Mode NCV détection de champs électriques 50 Hz
  Curseur au milieu : OFF Eteint
  Curseur en bas : FIND Mode détection de circuit

Pour utiliser le testeur en mode détection de champs électriques 50 Hz, il convient de placer le curseur sur la position NCV puis d'approcher l'appareil vers les appareils ou fils électriques à identifier. L'une des trois diodes s'allumera en fonction de l'importance des champs électriques présents ; un signal sonore plus ou moins rapide retentit également.

Testeur de prise de terre MS5902T

Le testeur de prise de terre MS5902T permet quant à lui de vérifier que les branchements de la prise sont corrects.

CORRECT | 2 diodes vertes allumées : Les branchements de de la prise sont corrects.
OPEN GROUND | Diode verte de gauche allumée : absence de terre. Il convient de faire intervenir un électricien afin qu'il installe une prise de terre.
OPEN LIVE | Aucune diode allumée : absence de phase. Cela signifie qu'il n'y a pas de courant sur la prise testée. Il convient de vérifier si le fil de phase est branché correctement au tableau électrique ou de faire intervenir un électricien afin qu'il en installe une.
OPEN NEUTRAL | Diode verte centrale allumée : absence de neutre. Il convient de faire intervenir un électricien afin qu'il rétablisse un branchement correct sur cette prise.
LIVE/GRD REVERSE | Diode verte au centre et diode rouge à droite allumées : inversion phase et terre. DANGER - Il convient de faire intervenir un électricien et de ne surtout plus utiliser la prise en attendant pour raccorder un produit de earthing ou mettre un blindage à la terre.
LIVE/NEU REVERSE | Diode verte à gauche et diode rouge à droite allumées : inversion phase et neutre. Ne présente pas de danger mais à faire corriger par un électricien.
LIVE/GRD REVERSE MISSING GRD | 2 diodes vertes et une diode rouge allumées : inversion phase et terre et terre manquante. DANGER - Il convient de faire intervenir un électricien et de ne surtout plus utiliser la prise en attendant pour un produit de earthing ou mettre un blindage à la terre.

Pour vérifier les branchements de la prise, placer le curseur à droite sur le mode "Socket Test" et brancher le testeur sur la prise. Lire le résultat indiqué par les signaux lumineux et faire corriger si nécessaire.

Utilisation conjointe des deux testeurs MS5902R et MS5902T pour identifier le disjoncteur d'un circuit électrique

Déplacer le curseur du testeur de prise de terre MS5902T vers la gauche sur le mode "Breaker Find" et brancher l'appareil sur une prise. Contrôler l'allumage des diodes pour connaître l'état du câblage.

Positionner le curseur du testeur de disjoncteur MS5902R en bas sur le mode "Find". Il sonne pour confirmer qu'il a bien détecté le testeur de prise.

Aller ensuite au tableau électrique. Passer le testeur de disjoncteur sur les rangées de disjoncteur (au niveau de leurs interrupteurs).
Le testeur va bipper lorsqu'il reconnaîtra le circuit sur lequel est branché le testeur de prise.
Important :: il est possible que le testeur sonne au niveau d'une zone plus large qu'un seul disjoncteur. Dans ce cas, reculer jusqu'à ce que l'appareil cesse de sonner, puis recommencer l'opération, jusqu'à ce que l'affinage permette d'identifier précisément le disjoncteur concerné.

Répéter le même processus sur les différents circuits à identifier en branchant le testeur de prise sur différentes prises, dans les différentes prises de l'habitation.
