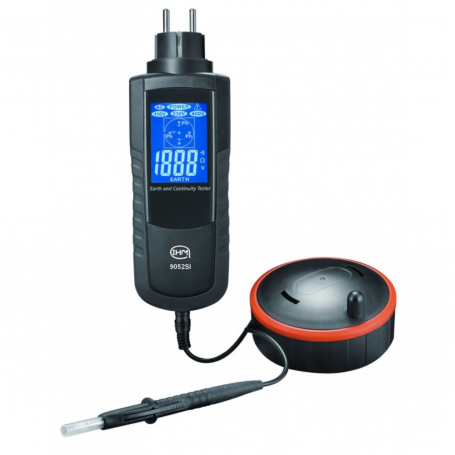

Contrôleur mesureur de boucle de terre et de continuité 9052SI

Le contrôleur mesureur de boucle de terre 9052SI permet de mesurer la résistance de la prise de terre en ohm et indique la position de la phase.

Il permet de vérifier la conformité d'installation de prises électriques à deux pointes + terre jusqu'à 10A et 16A pour la mise en conformité NF C15-100 par test de courant résiduel.

L'appareil mesure la tension jusqu'à 230 VAC, la résistance de terre, la continuité de la terre, la position et l'éventuelle inversion de la phase, neutre et terre.

Contrôle également la continuité des masses métalliques.

Il permet d'effectuer des mesures dans le cas de prises de terre sur installations existantes pour vérifier que celles-ci répondent correctement aux normes de sécurité en terme de construction et de valeur de résistance.

Livré avec un câble enrouleur de 6,20 mètres.

Options de livraison

• Vous pouvez choisir d'acheter l'appareil seul
• Ou de bénéficier également d'une assistance vidéo de 30 minutes avec un expert pour apprendre à bien vous servir de votre appareil, interpréter les valeurs mesurées, vous protéger des rayonnements présents. Le coût de la demi-heure d'assistance vidéo est de 60 €. Une fois que vous avez choisi cette option dans notre boutique en ligne, contactez-nous au 02 33 12 08 81 ou par e-mail à l'adresse info@choix-de-vie pour réserver un créneau horaire.

Vous pouvez également demander une assistance vidéo séparément, au moment où vous en avez besoin.

En savoir plus...

La qualité de la prise de terre est quantifiée par sa résistance, dont l'unité de mesure est l'ohm. La norme officielle NF C15-100 stipule que la prise de terre doit avoir une résistance maximale de 100 ohms, de manière à assurer la sécurité des personnes par rapport aux risques d'électrocution.

Concrètement, en Biologie de l'Habitat, plus la résistance de la prise de terre est faible, mieux c'est, car les différents champs électriques sont mieux évacués à la terre. Notre exposition est donc moindre et nous sommes mieux protégés.

Dans les habitations datant d'avant 1991, la prise de terre était obligatoire uniquement dans les pièces humides, cuisine et salle de bain. Elle est obligatoire dans toutes les pièces pour les constructions et modifications effectuées après cette date. Les installations récentes sont de plus protégées par un interrupteur ou disjoncteur différentiel de 30 mA.

Encore plus d'infos dans nos articles :

Rôle et mesure de la prise de terre
Qu'est-ce qu'une bonne prise de terre ?
L'importance de la prise de terre pour réduire les champs électriques en basses fréquences
L'importance de la prise de terre en électricité

Caractéristiques techniques

Pour courant différentiel résiduel : < 30 mA (disjoncteur)

Alarme sonore et visuelle sur courant de la boucle de terre  > 30 mA (déclenchement du disjoncteur)

Tension : 230 VAC (Ph/N) / -10/+6 %

Résistance : 0 à 1999 Ω / Résolution 1 Ω / Précision +- 3% + 1d

Résistance de la terre : Alarme R > 100 Ω / +/- 3% + 3d

Continuité à la terre : Alarme I > 200 mA / R > 2

Indication de la position / inversion : Phase, Neutre et terre

Ecran rétro-éclairé LCD : Alarme sonore et visuelle : Bleu = OK (terre <10 Ω - 30 Ω) / Rouge = Anomalie (Terre > 100 Ω, tension incorrecte, etc.)

Afficheur 3 1/2 chiffres

Mesure actualisée toutes les 1,5 s

Rallonge : cordon de test supplémentaire de 6,20 m avec enrouleur manuel inclus (terre)

Sécurité CAT III - 600 V, Classe II IP40, IK06, EMC & LVD, CE

D : 210 x 72 x 50 mm / 340 g

Piles : 6 x AA (incluses)

Dimensions : 210 x 72 x 50 mm

Poids : 340 g

Normes : IEC 61010-1, 61010-02-032, 61010-02-033, EN 61557-4, EN 61326
