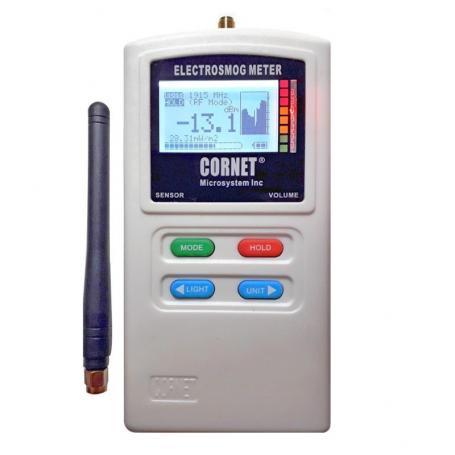

Mesureur Cornet® ED85EXPlus5 | Hautes fréquences et champs magnétiques basses fréquences

Choix de Vie, en partenariat avec Geotellurique, vous présente le nouveau mesureur Cornet® ED85EXPlus5 !

Le Cornet® ED85EXPlus5 est un appareil qui permet de mesurer les ondes de hautes fréquences (téléphonie mobile, antennes-relais, 5G, Wifi, DECT, etc.) et les champs magnétiques en basses fréquences (liés à l'électricité domestique).

Issu des dernières évolutions technologiques de la marque américaine Cornet®, le Cornet® ED85EXPlus5 reprend l'ensemble des caractéristiques de l'ancien excellent Cornet® ED85EXS avec l'ajout de fonctionnalités supplémentaires dans les mesures et la simplicité des commandes.

Le nouveau boîtier du Cornet® ED85EXPlus5 apporte en plus un réglage du volume, un rétro-éclairage led en même temps que la fonction sonore, un port USB pour alimentation externe ainsi qu'un mode d'enregistrement des mesures et une sortie son pour y brancher un casque et écouter le son des rayonnements de manière très discrète et plus distincte qu'avec le petit haut-parleur intégré, la possibilité de modifier la définition des leds pour les adapter aux valeurs de précaution de la Biologie de l'Habitat. Il permet également la mesure des champs magnétiques.

Attention ! A notre grand regret, cet appareil ne permet pas la mesure des champs électriques basses fréquences, son port SMA ayant pris la place de la sonde électrique que l'on trouve dans le très prisé Cornet® ED88TPlus2. Nous vous conseillons pour cela, suivant votre attente en terme de qualité de détection de mesure, d'utiliser le détecteur e champ électrique sonore, un mesureur de la gamme Gigahertz Solutions comme le ME3030B ou supérieur, ou notre testeur de tension induite du corps qui permet d'évaluer de manière simple l'impact des champs électriques basses fréquences sur notre organisme.

C'est par contre le meilleur appareil de la gamme pour la mesure des hautes fréquences, que nous vous conseillons vivement d'utiliser avec l'antenne BAT8 pour des mesures de précision, plus sensible que celle fournie avec l'appareil. A cet effet, nous vous proposons un pack incluant cet antenne, à choisir dans le menu déroulant.

Le Cornet® ED85EXPlus5, doté de nouvelles fonctionnalités, reste pour autant un appareil grand public simple et ergonomique, destiné au plus grand nombre. Compatible avec la mesure de la 5G, il est idéal pour la découverte et la prise en compte de notre environnement électromagnétique. Il vous guidera également dans la mise en place des solutions de protection à l'intérieur de vos lieux de vie et vous permettra d'en mesurer l'efficacité.

Spécifications

Les 4 nouveaux boutons de commande permettent une navigation aisée et des mesures simplifiées. Il est désormais doté de la possibilité de mesurer les champs magnétiques, et devient donc un mesureur 2 en 1 :
Champs électromagnétiques hautes fréquences (HF) : 100 MHz - 8 GHz, 1 MHz - 10 GHz via le connecteur SMA
Champs magnétiques (H) basses fréquences (BF) : 50 Hz - 10 KHz

4 indicateurs de mesure

• Ecran numérique LCD : affichage des valeurs chiffrées avec unités de mesure + rétro-éclairage)
• Affichage tricolore 8 leds : affichage selon 8 niveaux d'intensité du champ mesure (fonction réglable pour être compatible avec les valeurs de précaution de la Biologie de l'habitat Baubiologie SBM2015)
• Analyse acoustique : permet d'entendre les sons des rayonnements de hautes fréquences pulsés
• Histogramme : permet d'observer la forme et les variations d'intensité des signaux mesurés dans le temps

Principales fonctionnalités

• Contrôle du volume intégrant l'interrupteur marche/arrêt
• Affichage de la fréquence principale mesurée (sur la plage 100 MHz - 2,7 GHz) pour les puissances importantes
• 4 boutons de contrôle pour faciliter vos mesures : MODE - HOLD - LIGHT - UNIT
• Port USB pour alimentation externe (ex. utilisation de la fonction alarme sur de longues périodes)
• Enregistrement des mesures par port USB, fonctionnalité réservée autrefois aux appareils professionnels et désormais accessible au grand public
• Prise casque : permet une analyse acoustique détaille et de réaliser des enregistrements sonores
• Boîtier amélioré intégrant les nouvelles fonctionnalités de l'appareil
• Mesure des champs magnétiques

Le Cornet® ED85EXPlus5 est un modèle évolutif : il peut mesurer les hautes fréquences dans une gamme exceptionnelle allant de 1 MHz à 10 GHz selon le type d'antenne utilisé. Grâce à son connecteur SMA, il est possible de lui connecter différents types d'antennes et accessoires, disponibles en option.
L'antenne BAT8 que nous conseillons comme option quasi-indispensable pour donner à cet appareil tout son potentiel de sensibilité contient 2 modes de fonctionnement : qui-omnidirectionnelle tenue à la verticale dans le prolongement de l'appareil, ou directionnelle, en la plaçant de manière perpendiculaire en tenant l'appareil à plat face à vous, pour déterminer la direction et l'origine des sources de rayonnements hautes fréquences.
Une antenne spécifique directionnelle LPDA1810 permettant d'étendre les possibilités de mesure jusqu'à 10 GHz est également disponible.

Fonctionnement général de l'appareil

Très simple d'utilisation, l'appareil commence à mesurer dès sa mise en marche. Le signal mesuré peut être visualisé de 4 manières différentes : en valeurs chiffrées, sous forme d'histogramme et de bargraphe sur un écran LCD rétro)éclairé ainsi que sur une échelle de paliers lumineux de 8 leds comprenant 3 niveaux de sécurité réglables.

Les 4 boutons de contrôle vous permettent de mieux naviguer dans les menus et facilitent vos prises de mesure :

MODE : vous permet de naviguer entre les 4 modes présentés dessous

HOLD : vous permet de figer les mesures pour effectuer des relevés

LIGHT : active le rétro-éclairage de l'écran et peut stopper ou réactiver la fonction sonore lorsque celle-ci n'est pas souhaitée

UNIT : choix des unités de mesure

Présentation des différents modes de mesure

RF (Radio Frequencies) : ondes électromagnétiques de hautes fréquences (HF)

Affichage de la valeur instantanée du champ mesurée et fonction HOLD pour bloquer la mesure
Mémorisation des valeurs moyennes et maximum MAX
Affiche la fréquence de la source principale mesurée (jusqu'à 2,7 GHz), si la puissance mesurée est supérieur à -35 dBm
Choix des unités de mesure : mW/m² ou V/m
Densité de puissance du signal mesuré en mW/m² (ou en dBm au choix)
Démodulation acoustique, alarme de seuil réglable, afficheur à led permanent

2 modes LF600 / LF30 (Low frequencies) : champ magnétique H (basses fréquences BF)

Deux niveaux de sensibilité différents LF600 (de 0,1 à 60 µT) ou LF30 (de 0,01 à 1 µT) sur deux plages de fréquences différentes : LF600 (de 50 Hz à 10 KHz) ou LF30 (50 Hz à 1 KHz)
Lecture des unités de mesure simultanément en micro Tesla (µT) et milliGauss (mG)
Fonction MAX et maintien de mesure HOLD

Caractéristiques techniques

Les 2 types de mesure ne se font pas simultanément ; utilisez les 2 modes distinctement.

Champs électromagnétiques hautes fréquences (Mode RF) : mesure de la composante électrique du champ en V/m

Bande de fréquences mesurée : de 1 MHz à 10 GHz, grâce au connecteur SMA selon l'antenne utilisée
Mesure de l'intensité du champ E : valeur instantanée, pic, moyenne, max et densité de puissance
Fonction MAX et HOLD (maintien de mesure)
Plage dynamique et sensibilité de l'appareil : -65 dBm à +5 dBm (0,18 µW/m² à 1,8 µW/m²), (0,008 V/m à 26,2 V/m) calibré, et -70 dBm (0,05 µW/m² ) (0,004 V/m) non calibré
Précision HF : +/- 1,5 dBm
Fonction démodulation acoustique : détection de la signature sonore des ondes pulsées (DECT, WiFI, Bluetooth, GSM, etc.)
Affichage de 8 leds de couleur pour l'évaluation de l'exposition  (OFF, -5, -10, -15 ou -20 dB). Très appréciable sur ce modèle de la gamme Cornet® : sensibilité réglable de ce paramètre au niveau des valeurs recommandées par la Biologie de l'Habitat et éco-construction
Alerte sonore programmable en dBm, émettant des bips et le son de la source principale reconnue (8 seuils d'alerte programmables)
Affichage de la fréquence de la source mesurée : e 100 MHz à 2,7 GHz (-35 dBm minimum pour le signal d'entrée fin d'activer cette fonction) : à partir de l'antenne intégrée uniquement, et non à partir de l'entrée directe du connecteur SMA
Bargraphe de 5 dB par segment
Enregistrement de données : mémoire de 1000 points de stockage de données pour enregistrer le niveau de signal RF mesuré

Champs magnétiques basses fréquences (modes LF600 et LF30) (2 échelles de mesure)

Mode LF600 : 50 Hz à 10 KHz de 0,1 µT à 60 µT (1 mG à 600 mG)
Mode LF30 : 50 Hz à 1 KHz de 0,01 µT à 1 µT (0,1 mG à 10 mG)
Taux d'erreur : 20 %
Mesure de l'intensité du champ H : valeur instantanée ou valeur MAX
Fonction MAX et HOLD (maintien de valeur)

Autres caractéristiques

Antenne interne : intégrée pour l'affichage de fréquences uniquement
Antenne externe pour la prise de mesure : antenne souple noire externe incluse de 800 MHz à 6 GHz. Antenne Log périodique BAT8 (400 MHz à 60 GHz en option fortement recommandée)
Connecteur : SMA mâle pour antennes externes, atténuateurs et filtres
Impédance d'entrée du connecteur : 50 ohms
Vitesse d'acquisition des mesures : 10000 échantillons par seconde
Taux de mise à jour de l'affichage : 2/seconde
Ecran graphique LCD rétro-éclairé par LED
Rétro-éclairage à extinction automatique au bout de 15 secondes ou activable manuellement

Types d'affichages du signal
- unités de mesure : mode RF : mW/m² milliwatt par mètre carré, V/m volt par mètre, dBm décibel milliwatt, MHz mégahertz
- unités de mesure : mode LF : µT micro-Tesla, mG milliGauss
Histogramme à défilement continu des 30 dernières valeurs maximum mesurées
Paliers lumineux de 8 leds avec 3 niveaux de sécurité conformes aux normes de l'ICNIRP

Son : contrôle du niveau sonore ON/OFF/VOL
Sortie son : prise jack 3,5 mm
Alarme : programmable sur 8 niveaux de puissance 0, -5, -10, -15, -20, -25, -30, -35 dBm (fonction réservée au mode RF)
Enregistrement de données : port USB micro, câble non fourni, identique à celui des principaux périphériques informatiques actuels de type disques durs ou des alimentations de smartphones et tablettes
Software : à télécharger (voir notice d'emploi), compatible avec Windows 7, Windows 95/98/PME, Windows NT/2000 et supérieurs
Editeur logiciel : Tera Term est un logiciel open source servant et terminal de mesure pour l'acquisition de données. Il utilise le protocole OTF-8 très largement répandu de nos jours

Alimentation : pile 9V, alcaline de préférence ou alimentation externe par port USB (5V)
Indication de batterie faible ("BAT")
Autonomie : 20 heures environ

Accessoires fournis hors pack : antenne externe noire souple
Dimensions : 130 x 65 x 25 mm
Poids : 120 g sans accessoires, 130 g avec l'antenne souple omnidirectionnelle fournie)
Garantie : 2 ans
Fabriqué aux Etats-Unis

Gamme d'antennes disponibles

Le Cornet® ED85EXPlus5 possède une antenne intégrée pour l'affichage de fréquence uniquement. Il faut donc lui connecter une antenne externe SMA. L'appareil est livré avec une antenne souple externe noire permettant la prise de mesure de 800 MHz à 6 GHz.

La gamme de fréquences de l'appareil lui-même va de 100 MHz à 8 GHz et peut être étendue jusqu'à 10 GHz, la bande de fréquences mesurée dépendant de l'antenne choisie placée sur le connecteur SMA :

• L'antenne souple omnidirectionnelle fournie avec l'appareil permet de mesurer dans la bande de 800 MHz à 6 GHz. Elle est centrée sur la fréquence 2,4 GHz et peut donc être utilisée pour les mesures les plus fréquentes.
• L'antenne logarithmique BAT8 (disponible en option et en pack) permet de mesurer dans une bande élargie de 800 MHz à 6 GHz avec une meilleure précision, et peut fonctionner en mode quasi-omnidirectionnel tenue à la verticale ou en mode directionnel en mettant l'appareil à plat, l'antenne à la perpendiculaire polarisée dans le même sens que les antennes relais pour déterminer leur direction.
• L'antenne log-périodique LPDA1810A (disponible en option supplémentaire) permet de mesurer dans la bande de 1,8 GHz à 10 GHz de manière directionnelle.
• L'antenne télescopique Téle5 (disponible en option supplémentaire) permet de détecter dans la bande de 100 MHz à 5 GHz, notamment les fréquences FM.
• L'antenne à boucle MP1 (disponible en option supplémentaire) permet de mesurer en champ proche dans l bande de 100 MHz à 2,4 GHz.

Pour une mesure plus précise, nous vous conseillons vivement l'achat de l'antenne logarithmique BAT8, notamment pour les personnes hyper-sensibles, qui veulent pouvoir mesurer les très petites valeurs de manière fiable, et étendre la gamme des fréquences réellement mesurées.
