Lorsque vous réalisez des travaux d'électricité, l'une des étapes cruciales est de choisir la bonne section de câble électrique. La section d’un câble correspond à l'épaisseur de l'âme conductrice, généralement exprimée en millimètres carrés (mm²). Elle est un facteur déterminant pour assurer la sécurité et la performance du circuit électrique. Un mauvais choix peut entraîner des surchauffes, des pannes voire des incendies. Voici un guide pour vous aider à sélectionner la bonne section de câble en fonction de vos besoins.
Facteurs à prendre en compte pour choisir la section de câble
Avant de détailler les sections spécifiques, il est important de comprendre les critères qui influencent le choix d’un câble électrique :
L’intensité du courant : Elle dépend de la puissance des appareils qui seront alimentés. Plus la puissance demandée est élevée, plus la section de câble doit être grande pour supporter le courant sans chauffer.
La longueur du câble : Sur de longues distances, la résistance des conducteurs augmente, ce qui peut entraîner une chute de tension. Si la distance est importante, il faudra surdimensionner la section pour éviter une perte de puissance.
L'environnement : Les conditions d'installation (intérieur, extérieur, enterré, etc.) peuvent influencer le choix du câble. Par exemple, les câbles extérieurs ou enterrés doivent être plus résistants à l’humidité et aux conditions climatiques.
Le type de circuit : Certains circuits, comme ceux des gros appareils électroménagers ou du chauffage électrique, nécessitent des sections plus importantes pour fonctionner correctement.
Les principales sections de câbles et leurs usages

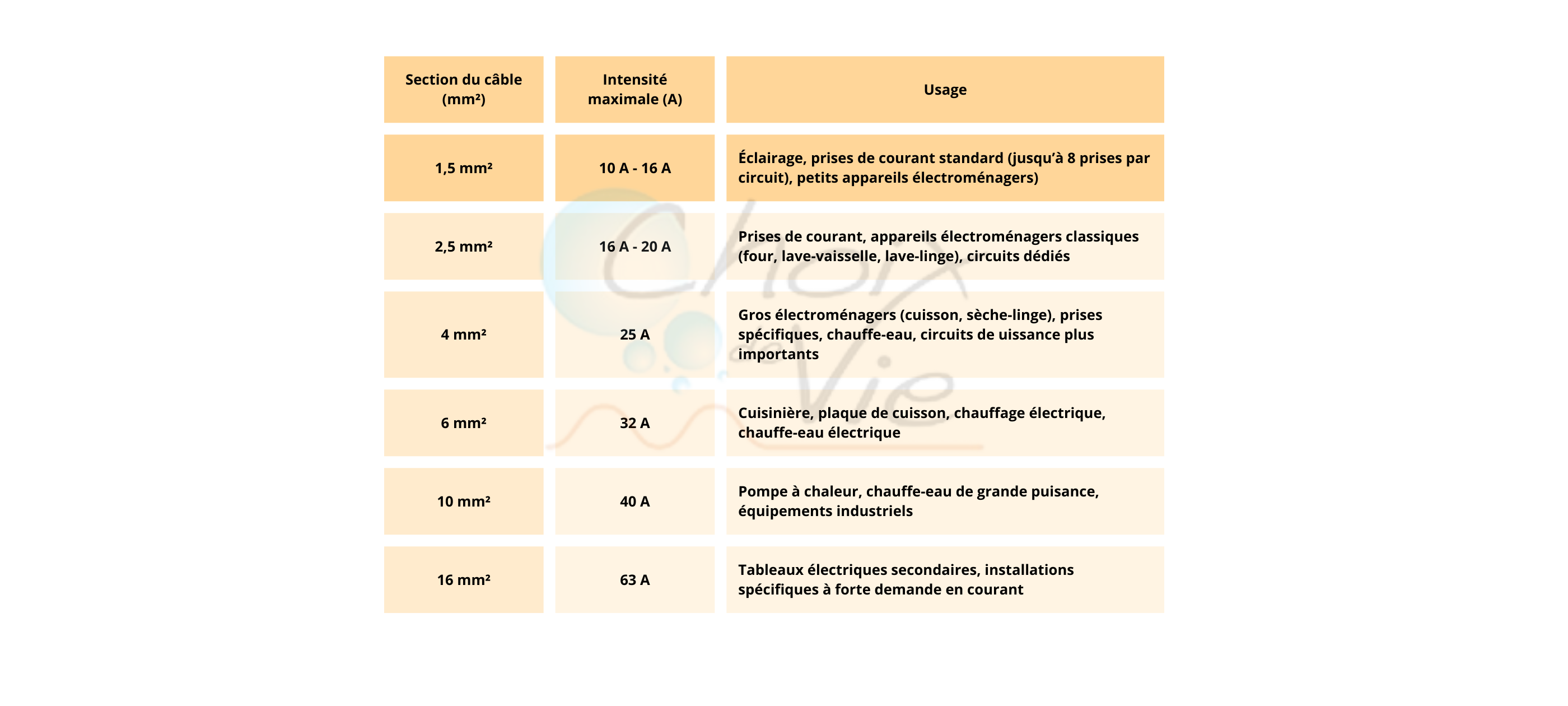

Voici un tableau récapitulatif des sections de câbles les plus couramment utilisées, avec leur correspondance en intensité maximale supportée et leurs usages typiques. Pour l'agrandir, cliquez sur le tableau.
 (2).png)
Exemples d'applications pratiques
Pour un circuit d’éclairage : Un câble de 1,5 mm² est généralement suffisant. Ce type de câble est adapté pour alimenter les lampes, spots et autres dispositifs lumineux. Il peut supporter une intensité jusqu’à 16 A, ce qui est largement suffisant pour un usage domestique classique.
Pour un circuit de prises de courant : Les prises de courant courantes nécessitent un câble de 2,5 mm², qui peut supporter jusqu'à 20 A. Ce type de circuit est adapté pour alimenter des appareils de moyenne puissance comme les ordinateurs, les télévisions, ou les petits électroménagers.
Pour les appareils à forte puissance : Les équipements comme un four, une cuisinière électrique ou un chauffe-eau nécessitent des câbles de 4 mm² à 6 mm². Ces câbles sont capables de supporter des intensités allant jusqu’à 32 A, ce qui est indispensable pour ces appareils énergivores.
Pour une installation industrielle ou de grande puissance : Les câbles de 10 mm² ou plus sont utilisés pour des installations nécessitant une forte demande en courant, comme les tableaux électriques, les bornes de recharge pour véhicules électriques ou encore des installations de chauffage centralisé.
Conseils supplémentaires
Prévoir la croissance de la consommation : Si vous prévoyez d'ajouter plus d'appareils à un circuit existant, il est prudent de surdimensionner légèrement la section des câbles pour éviter de devoir refaire l'installation plus tard.
Respecter les normes : En France, la norme NF C 15-100 régit les installations électriques domestiques et doit être scrupuleusement respectée pour garantir la sécurité et la conformité de l’installation.
Utiliser des disjoncteurs adaptés : Le disjoncteur doit correspondre à l’intensité maximale que peut supporter le câble. Par exemple, pour un câble de 2,5 mm², on utilise généralement un disjoncteur de 20 A.
Prévoir la mise en place de câbles blindés afin de se préserver des champs électriques et magnétiques impérativement dans les maisons en bois ou à ossature bois (car le bois est un grand conducteur des champs électriques) et dans les pièces où l'on séjourne longtemps (comme les chambres à coucher). En fonction de votre sensibilité aux ondes,, il peut être judicieux de mettre en place du câble blindé dans d'autres pièces où vous passez du temps (bureau, salon,...).
Conclusion
Choisir la bonne section de câble électrique est essentiel pour assurer une installation sûre et durable.
En tenant compte de la puissance des appareils à alimenter, de la longueur des câbles et des conditions d'installation, vous pouvez déterminer la section adéquate.
N’hésitez pas à consulter un professionnel pour des installations complexes ou pour des usages spécifiques comme les installations industrielles ou les équipements à très haute puissance.
