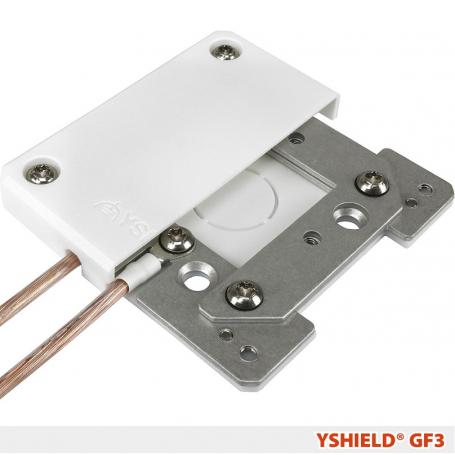

Boîtier de mise à la terre GF3 YShield pour peintures, toiles et grillages anti-ondes

Le boîtier de mise à la terre GF3 YShield est un boîtier de taille moyenne, destiné à la mise à la terre des peintures, toiles et grillages anti-ondes, et au serrage des bandes de mise à la terre.

De taille standard, mesurant 80 x 80 mm, il se place directement sur les peintures, toiles et grillages anti-ondes ou permet la fixation par serrage des bandes de mise à la terre en acier inoxydable. Convient pour un grand mur ou deux petites surfaces contiguës.

Peut se poser en saillie ou encastrée dans un mur de placo (épaisseur de 11 mm).

Il est livré avec un cache de protection blanc, améliorant ainsi l'esthétique de l'installation. Ce cache permet également de protéger les câbles d'éventuels tiraillements.

Prévu pour 3 points de serrage pour les bandes de mise à la terre.

Utilisable en intérieur et en extérieur (un joint supplémentaire est nécessaire en extérieur).

Il s'utilise en complément d'un câble de mise à la terre GL (disponible en 5 longueurs différentes : 20 cm, 1 mètre, 2 mètres, 5 mètres ou 10 mètres) et d'une fiche de mise à la terre GP1, à commander séparément.

Connectivité

3 points de serrage, 2 connexions de câble

Contenu de livraison

Plaque en aluminium de 75 x 75 x 2 mm, couvercle en plastique de 80 x 80 x 11 mm, bande de mise à la terre autocollante de 20 cm, toutes les vis, rondelles, chevilles, cosses de câble et un outil de vissage avec embouts Torx®

Mise en place








     1. Une ouverture de 20 cm à l'arrière permet si besoin le passage d'une gaine pour l'arrivée du câble
     par l'arrière (si le câble doit être acheminé par l'arrière dans le mur).

     2. Pré-percez des trous de 6 mm. Insérez les chevilles. Vissez la plaque avec les vis universelles
     3.5x40 fournies.

     3. Collez la bande de mise à la terre autocollante fournie ou préparez la bande de mise à la terre an acier
     inoxydable pour le serrage. Si la plaque GF3 doit être montée directement sur un matériau de blindage, serrez la
     bande de mise à la terre autocollante et collez-là sur la face arrière de la plaque.



     4. Appliquez la plaque en forme de U (barre en haut, ouverture vers le bas comme indiqué sur le schéma ci-dessus)
     et fixez ainsi la bande de mise à la terre autocollante fournie avec les vis M4x6 et les rondelles de serrage.

     5. Vissez le câble avec la cosse fournie ou utilisez un câble tout prêt de la série GL avec les vis M4x4 et les rondelles
     de serrage. Si besoin, le câble de mise à la terre peut être passé à travers de la plaque à l'arrière dans le mur.

     6. Vissez le couvercle avec les vis M4x6.

Caractéristiques techniques

Boîtier de mise à la terre pour installations fixes telles que peintures, toiles, grillages, revêtements anti-ondes

Poids : 110 g

Fabriqué en Allemagne

Le Conseil Choix de Vie

Ce boîtier de mise à la terre étant plus complexe à mettre en place que les plaques de mise à la terre GS1, GS2 et GS3, nous vous recommandons de faire appel à un électricien compétent.

Pour un usage en intérieur, ou si vous comptez fixer la plaque de mise à la terre directement sur le matériau de blindage, optez plutôt pour la mise en place de la plaque GS2 YShield (pour de petites surfaces) ou la plaque de mise à la terre GS3 (pour des surfaces plus importantes), bien plus faciles à installer.

Nous déclinons toute responsabilité concernant les dommages occasionnés sur les personnes, animaux ou objets par une mauvaise utilisation de ce produit, notamment une mise à la terre et une installation électrique non conforme aux normes DIN 57100 / VDE 0100. Nous recommandons la vérification de l’installation électrique et la mise à la terre des produits YShield® par un électricien spécialisé.
