Plaque de mise à la terre GS1 YShield pour peintures, toiles et grillages anti-ondes
La plaque de mise à la terre GS1 YShield est destinée à la mise à la terre des peintures, toiles et grillages anti-ondes.
Petit modèle, à placer au niveau des plinthes.
Dimensions : 20 x 80 mm
5 % de remise commande web
No reward points for this product because there's already a discount.
La plaque de mise à la terre GS1 YShield est destinée à la mise à la terre des peintures, toiles et grillages anti-ondes.

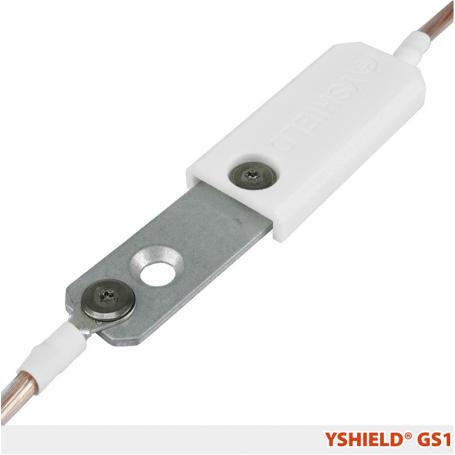

Petite et plate, mesurant 20 x 80 mm, cette plaque se place directement sur les peintures, toiles et grillages anti-ondes et les rubans de mise à la terre. Sa petite taille la rend idéale pour une installation au niveau de la plinthe (épaisseur de 4 mm sans couvercle, 6 mm avec couvercle).
Convient uniquement pour un usage en intérieur.
En raison de la petite surface de contact, la mise en place d'une plaque GS1 par mur est nécessaire.
Elle s'utilise en complément d'un câble de mise à la terre GL (disponible en 5 longueurs différentes : 20 cm, 1 mètre, 2 mètres, 5 mètres ou 10 mètres) et d'une fiche de mise à la terre GP1, à commander séparément.
Connectivité
2 connexions de câble
Contenu de livraison
Plaque aluminium de 15 x 75 x 2 mm, couvercle en plastique de 20 x 80 x 6 mm, toutes les vis, rondelles, chevilles, cosses de câbles et un outil de vissage avec embouts Torx®

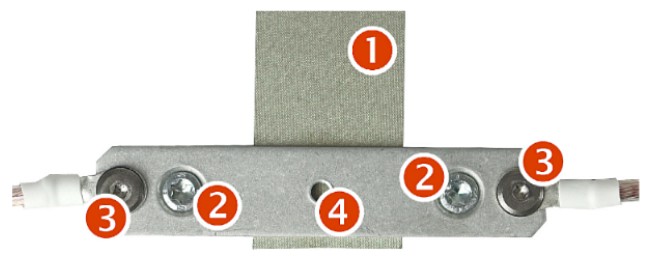

Mise en place
1. Préparez le blindage : en fonction du type d'application, le ruban de mise à la terre GSX peut être collé sur ou sous le matériau de blindage. Pour la peinture, placez-le de préférence en-dessous, pour la toile, de préférence par-dessus.
2. Pré-percez 2 trous de 6 mm. Insérez les chevilles puis vissez les vis universelles 3.5 x 40.
3. Vissez le câble (cosses) avec les vis M4x3.2 et les rondelles de tension.
4. Vissez le couvercle avec les vis M4x3.2. Si vous êtes limité à une épaisseur de 4 mm derrière votre plinthe, vous pouvez ne pas utiliser le couvercle.
Caractéristiques techniques
Plaque de mise à la terre pour installations fixes telles que peintures, toiles, grillages, revêtements anti-ondes
Poids : 50 g
Fabriqué en Allemagne
Nous déclinons toute responsabilité concernant les dommages occasionnés sur les personnes, animaux ou objets par une mauvaise utilisation de ce produit, notamment une mise à la terre et une installation électrique non conforme aux normes DIN 57100 / VDE 0100. Nous recommandons la vérification de l’installation électrique et la mise à la terre des produits YShield® par un électricien spécialisé.
