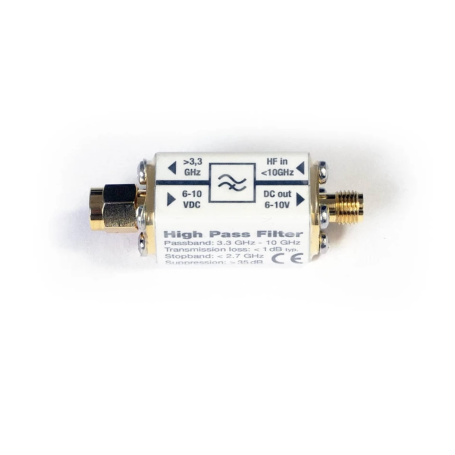

Filtre passe-haut HP33_G10 Gigahertz Solutions

Le filtre passe-haut HP33_G10 limite la bande passante du HFW59D afin que sa réponse en fréquence suive parfaitement celle du HF59B.

Contrairement au modèle précédent HP33, le filtre HP33_G10 laisse passer le courant  pour alimenter l'antenne UBB2410 via le HFW59D.

Il est idéal pour mesurer la 5G et les signaux Wi-Fi à 5 et 6 GHz, ainsi que les radars.

Ce filtre passe-haut permet de supprimer les fréquences inférieures à 3,3 GHz et d'obtenir une bande d'arrêt d'au moins 35 dB à partir de 2,7 GHz (4G) et en-dessous.

Il élimine en fait la gamme de fréquences inférieures du HFW59D afin qu'il n'y ait pas de chevauchement de réponse en fréquence lorsqu'il est associé au HFE59B.

Il est en général utilisé lorsque l'on fait en simultané des enregistrements avec le HFE59B et le HFW59D; grâce à l'adaptateur 2 en 1 ADA-Y 27 MHz à 10 GHz, afin d'éliminer le chevauchement de la gamme de fréquences de 2,4 à 3,3 GHz.

Son passe-courant continu permet d'alimenter l'antenne UBB2410 à travers le HFW59D.

Remarque importante : ce filtre passe-haut a une perte d'insertion d'environ 1 dB, qui peut être compensée en multipliant la lecture des densités de puissances affichées par un facteur de 1,25. Tolérance accrue au-delà de 8 GHz.

Montage

Le filtre passe-haut HP33_G10 se monte entre le câble d'antenne et la prise d'antenne de l'appareil de mesure hautes fréquences. Veuillez utiliser l'aide au serrage fournie, en prenant garde de ne pas trop serrer. Une LED verte s'allume sur le filtre lors de son utilisation pour montrer que son fonctionnement est correct.

Caractéristiques techniques

Filtre passe-haut
Plage de mesure : 3,3 GHz - 10 GHz
Perte de transmission : 1 dB
Bande d'arrêt : <2,7 GHz
Suppression : > 35 dB
Connecteur SMA, compatible avec l'appareil de mesure HFW59D Gigahertz Solutions ; alimentation DC pour alimentation de l'antenne UBB2410.
Précision : +/- 0,3 dB dans la bande passante
